IPX9K su püskürtme test odaları, ürünlerin yüksek basınçlı, yüksek sıcaklıktaki su jetleri altındaki suya dayanıklılığının değerlendirilmesinde önemli araçlardır. Bu test, endüstriyel ortamlar veya dış mekan uygulamaları gibi ürünlerin gerçek dünya senaryolarında karşılaşabileceği zorlu ortamları simüle eder. Ortaya çıkan ortak soru, bu odaların karmaşık şekillere sahip ürünleri etkili bir şekilde test edip edemeyeceğidir. IPX9K Su Püskürtme Test Odalarının tedarikçisi olarak bu soruyu bu blog yazısında ayrıntılı olarak ele alacağım.
IPX9K Standardını Anlamak
IPX9K standardı, su ve katı nesnelerin girişine karşı bir mahfazanın sağladığı korumanın derecesini sınıflandıran Giriş Koruması (IP) kodunun bir parçasıdır. IPX9K'daki "9K" özellikle yüksek basınçlı, yüksek sıcaklıkta su jeti testini ifade eder. Bu standarda göre bir test cihazı, 80°C - 95°C sıcaklıkta, 100 - 150 mm mesafeden 80 - 100 bar basınçta su püskürtür. Kapsamlı bir etki sağlamak için su dört farklı açıdan püskürtülür.
Karmaşık Şekilli Ürünlerin Ortaya Çıkardığı Zorluklar
Düzensiz yüzeylere, derin oluklara veya birden fazla çıkıntıya sahip olanlar gibi karmaşık şekillere sahip ürünler, IPX9K su püskürtme testi sırasında benzersiz zorluklar ortaya çıkarır.
Önemli sorunlardan biri su basıncının eşit olmayan dağılımıdır. Yüksek basınçlı su jetleri karmaşık şekilli bir ürünün her noktasına eşit şekilde ulaşamayabilir. Örneğin derin oluklu bir üründe su oluklara tam olarak nüfuz edemeyebilir ve bu da hatalı test sonuçlarına yol açabilir. Test, ürünün tüm parçalarını gerekli su basıncına ve sıcaklığa maruz bırakmazsa, ürün gerçek dünya koşullarında tam olarak korunmasa bile testi geçebilir.
Diğer bir zorluk ise karmaşık şeklin belirli alanlarında suyun birikme potansiyelidir. Bu, biriken suyun tampon görevi görerek ürünün yüzeyine uygulanan etkili basıncı azaltacağından yanlış bir koruma hissi yaratabilir. Ayrıca ürünün şekli, su jetlerinin sapmasına veya dağılmasına neden olarak amaçlanan test koşullarını değiştirebilir.
IPX9K Su Püskürtme Test Odaları Bu Zorlukları Nasıl Aşıyor?
Modern IPX9K su püskürtme test odaları, karmaşık şekilli ürünlerin yarattığı zorlukların üstesinden gelmek için gelişmiş özelliklerle tasarlanmıştır.
Önemli özelliklerden biri ayarlanabilir nozul sistemidir. Bu hazneler açısı, yüksekliği ve aralığı ayarlanabilen nozullarla donatılmıştır. Bu değişkenleri manipüle ederek su jetlerini karmaşık şekilli ürünün farklı kısımlarına yönlendirmek mümkündür. Örneğin bir ürünün bir tarafında büyük bir çıkıntı varsa, nozullar ayarlanabilir ve böylece su jetinin çıkıntıya doğru açı ve basınçta çarpması sağlanır.
Bazı test odaları ayrıca dönen bir platformla birlikte gelir. Kompleks şekilli ürün bu platform üzerine yerleştirilebilir ve döndükçe ürünün her tarafı su jetlerine maruz kalır. Bu rotasyon daha düzgün su dağıtımı ve testinin sağlanmasına yardımcı olur. Dönme hızı bazen testin özel gereksinimlerine göre ayarlanabilir.
Ayrıca bu odalara gelişmiş kontrol sistemleri entegre edilmiştir. Bu sistemler su basıncının, sıcaklığının ve test süresinin hassas kontrolüne olanak tanır. Bu parametreleri doğru bir şekilde kontrol ederek karmaşık şekilli ürünler için bile tutarlı ve güvenilir test koşulları oluşturmak mümkündür. Örneğin, bir ürünün şekli nedeniyle belirli bir alanda biraz daha yüksek su basıncı gerektirmesi durumunda, kontrol sistemi bu özelleştirilmiş testi gerçekleştirecek şekilde programlanabilir.
Karmaşık Şekilli Ürünlerin Test Edilmesine İlişkin Gerçek Dünya Örnekleri
IPX9K su püskürtme test odası kullanılarak test edilebilecek karmaşık şekilli ürünlerin bazı gerçek dünya örneklerini ele alalım.
Otomotiv bileşenleri genellikle karmaşık şekillere sahiptir. Örneğin, motor kontrol üniteleri (ECU'lar) çeşitli kesiklere, konektörlere ve düzensiz yüzeylere sahip muhafazaların içine yerleştirilmiştir. Bu bileşenlerin, özellikle zorlu sürüş koşullarında su girişinden korunması gerekir. Bu ECU'ların su direncini test etmek için bir IPX9K su püskürtme test odası kullanılabilir. Nozulları ayarlayarak ve döner platformu kullanarak test odası, ECU muhafazasının tüm parçalarının yüksek basınçlı, yüksek sıcaklıktaki su jetlerine maruz kalmasını sağlayabilir.
Endüstriyel sensörler başka bir örnektir. Bu sensörler genellikle suya ve diğer elementlere maruz kalacakları dış mekan veya endüstriyel ortamlara kurulur. Birçok endüstriyel sensör, çoklu algılama elemanları veya montaj braketleri gibi farklı işlevleri barındıracak karmaşık geometrilere sahiptir. IPX9K test odası, üreticilerin bu sensörlerin suya dayanıklılığını doğrulamalarına yardımcı olarak sahadaki güvenilirliklerini garanti altına alabilir.
Tamamlayıcı Test Odaları
Bazı durumlarda, bir ürünün suya dayanıklılığının daha kapsamlı bir değerlendirmesini sağlamak için IPX9K su püskürtme test odasına ek olarak başka türdeki test odaları da birlikte kullanılabilir.
Su Girişi Test Odasıön deneme için kullanılabilir. Bu oda, daldırma ve damlama da dahil olmak üzere farklı su giriş seviyelerini simüle edebilir; bu, bir ürünü daha sıkı IPX9K testine tabi tutmadan önce temel suya dayanıklılık özelliklerini anlamak için yararlı olabilir.

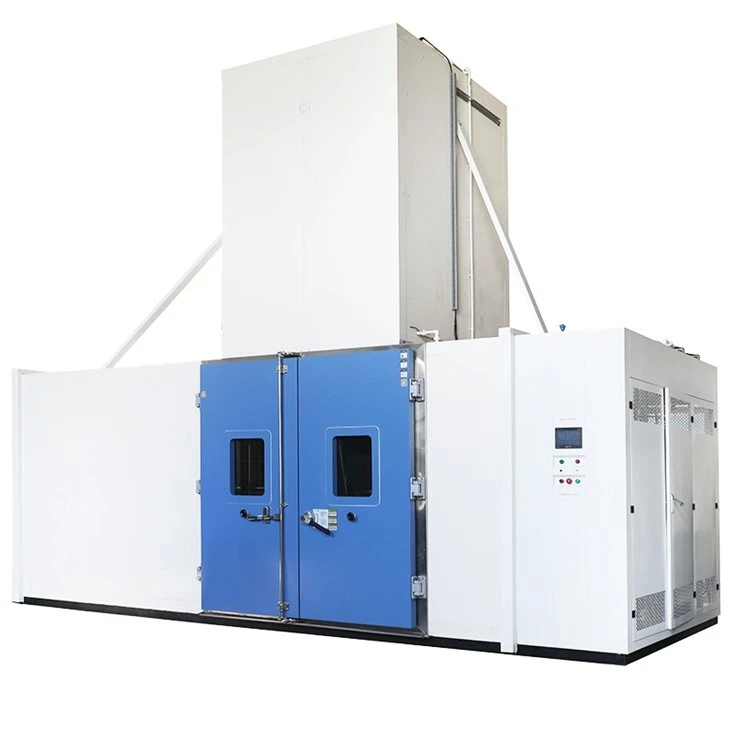

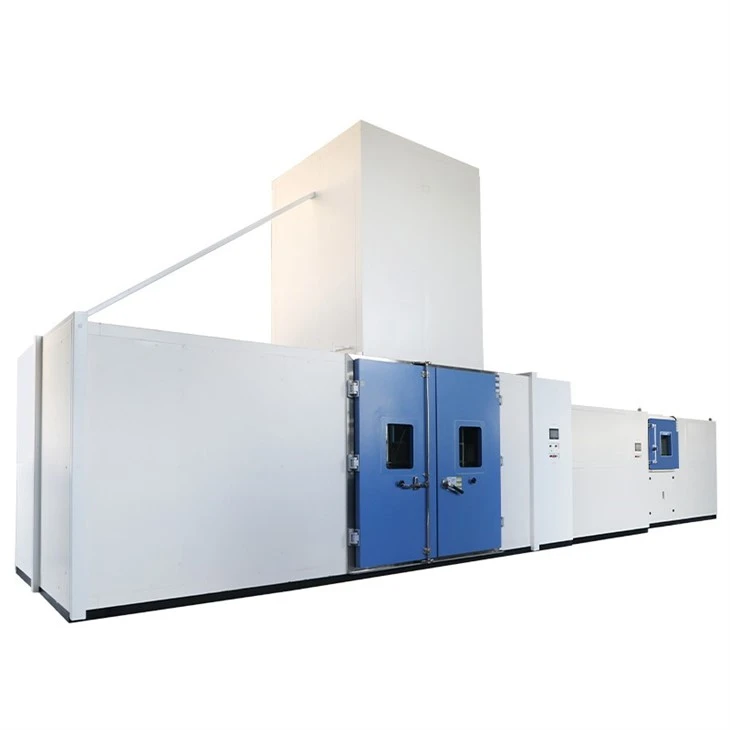

Üfleme Yağmur Test Odasıaynı zamanda değerlidir. Yaygın bir gerçek dünya senaryosu olan rüzgarın neden olduğu yağmur koşullarını simüle edebilir. Üreticiler, karmaşık şekilli bir ürünü ilk önce bu odada test ederek, ürünün dinamik suya maruz kalma durumunda nasıl davrandığını daha iyi anlayabilir.
UL 50E Duşbaşka bir seçenektir. Bu test elektrikli ekipmanlarda kullanılan mahfazalara özeldir. Özellikle içinde elektrikli bileşenler bulunan karmaşık şekilli muhafazaların suya dayanıklılığı hakkında ek bilgiler sağlayabilir.
Sonuç ve Eylem Çağrısı
Sonuç olarak, IPX9K su püskürtme test odaları karmaşık şekilli ürünleri test etme kapasitesine sahiptir. Ayarlanabilir nozullar, dönen platformlar ve hassas kontrol sistemleri gibi gelişmiş özellikler sayesinde bu odalar, düzensiz geometrilerin yarattığı zorlukların üstesinden gelebilir. Tamamlayıcı test odaları aynı zamanda test sürecini geliştirerek bir ürünün suya dayanıklılık kapasitesinin daha kapsamlı bir şekilde değerlendirilmesini sağlayabilir.
Bir IPX9K Su Püskürtme Test Odası veya yukarıda belirtilen tamamlayıcı test odalarından herhangi birini pazarda iseniz, özel gereksinimlerinizi görüşmek üzere iletişime geçmenizi öneririm. Geniş bir ürün yelpazemiz var ve test çözümlerini ihtiyaçlarınızı karşılayacak şekilde özelleştirebiliyoruz. İster otomotiv bileşenleri, endüstriyel sensörler veya diğer ürünlerin üreticisi olun, güvenilir ve doğru testlerle ürünlerinizin suya dayanıklılığını sağlamanıza yardımcı olabiliriz.
Referanslar
- IPX9K testiyle ilgili Uluslararası Elektroteknik Komisyonu (IEC) standartları.
- Önde gelen test odası üreticilerinden teknik literatür.
